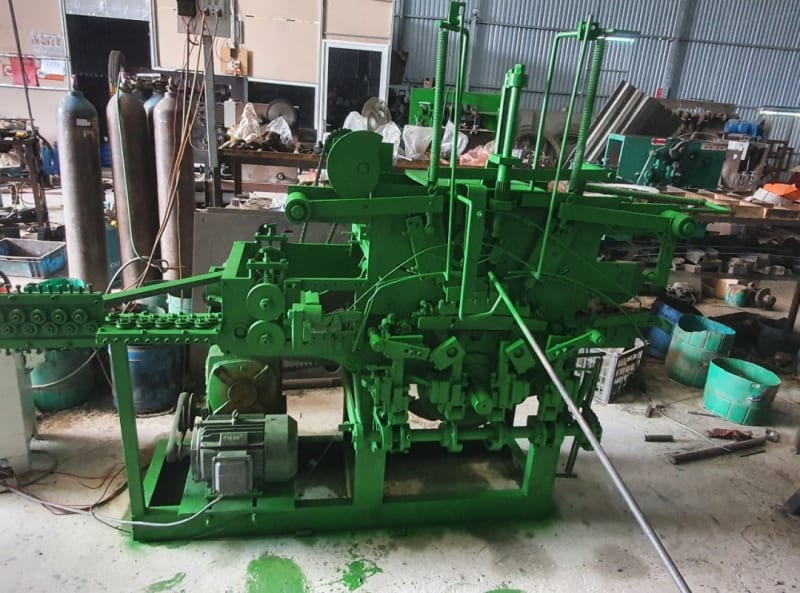

Máy Làm Móc Áo Tự Động Bằng Dây Thép

Máy làm móc áo tự động là thiết bị cơ khí chuyên dụng để biến dây kim loại dạng cuộn hoặc phôi cắt sẵn thành móc treo quần áo hoàn chỉnh. Máy thực hiện liên tục các công đoạn cấp vật liệu, nắn dây, đo chiều dài, cắt, uốn vai móc, tạo đáy, cuốn cổ và hình thành phần móc treo.

Dòng máy này phù hợp với các doanh nghiệp cần sản xuất móc áo với số lượng ổn định, kích thước đồng đều và giảm sự phụ thuộc vào thao tác uốn thủ công. Những máy cấp dây trực tiếp từ cuộn có thể hoàn thành chu trình tạo hình trong một hệ thống, trong khi một số cấu hình dành cho dây nhôm sử dụng phôi đã được cắt sẵn và tự động lấy phôi xuống khuôn uốn.

Máy có thể được thiết kế chuyên biệt theo từng mẫu móc. Do đó, khách hàng cần cung cấp móc mẫu hoặc bản vẽ đầy đủ trước khi chế tạo khuôn và cơ cấu tạo hình.

Máy làm móc áo dùng để làm gì?

Thiết bị được sử dụng để sản xuất các loại móc như:

• Móc áo dây thép thông dụng.
• Móc áo dây mạ kẽm.
• Móc áo inox.
• Móc áo nhôm.
• Móc áo bọc nhựa PVC.
• Móc áo chữ V.
• Móc áo chữ C.
• Móc áo hình bướm.
• Móc áo có thanh ngang treo quần.
• Móc áo có đầu hàn hoặc đầu xoắn.
• Móc phơi đồ gia đình.
• Móc dùng cho tiệm giặt ủi.
• Móc cho nhà máy may mặc.
• Móc treo quần áo theo mẫu riêng.

Không phải một cấu hình máy có thể sản xuất mọi kiểu móc. Mẫu dây bọc PVC, móc bướm hoặc móc có công đoạn hàn thường cần cơ cấu tạo hình và thiết bị phụ trợ riêng. Một số nhà sản xuất phân chia thành máy cho dây sắt mạ kẽm, máy cho dây bọc nhựa và máy tích hợp hàn đầu móc.

Thông số kỹ thuật tham khảo

Hạng mục	Dải cấu hình phổ biến
Loại máy	Máy làm móc áo tự động
Nguyên liệu	Dây thép, dây mạ kẽm, inox, nhôm hoặc dây bọc PVC
Đường kính dây thép	Khoảng 1,5–4 mm
Đường kính dây nhôm	Khoảng 2–5 mm tùy máy
Kích thước móc	Khoảng 13–20 inch
Năng suất	Khoảng 25–40 móc/phút
Công suất động cơ	Khoảng 1,5–2,2 kW
Hệ thống cấp liệu	Cấp dây từ cuộn hoặc cấp phôi cắt sẵn
Điều khiển tốc độ	Biến tần hoặc servo tùy cấu hình
Chức năng chính	Nắn, cấp dây, cắt và uốn tạo hình
Hàn đầu móc	Tùy chọn trên một số dòng máy
Nguồn điện	220V hoặc 380V tùy thiết kế
Kích thước máy	Khoảng 1.800 × 900 × 1.700 mm hoặc theo cấu hình
Trọng lượng	Khoảng 750–1.000 kg
Số người vận hành	Phụ thuộc hệ thống cấp dây và thu thành phẩm

Dải thông số trên được tổng hợp từ nhiều dòng máy khác nhau. Chẳng hạn, một số máy được công bố xử lý dây 1,6–3 mm với năng suất khoảng 25–35 móc/phút; những cấu hình khác có thể xử lý dây đến 4 mm và sản xuất khoảng 30–40 móc/phút.

Thông số chính thức cần được xác định theo:

• Vật liệu dây.
• Đường kính dây.
• Kích thước móc.
• Kiểu đầu móc.
• Có thanh ngang hay không.
• Mẫu móc thường hay móc bướm.
• Yêu cầu hàn đầu móc.
• Yêu cầu bọc nhựa.
• Sản lượng theo giờ.
• Nguồn điện nhà xưởng.

Cấu tạo máy làm móc áo tự động

1. Giá xả cuộn dây

Giá xả cuộn có nhiệm vụ giữ cuộn dây nguyên liệu và cung cấp dây cho máy. Bộ phận này cần bảo đảm cuộn dây quay ổn định, không bị rối hoặc kéo căng quá mức.

Tùy trọng lượng cuộn, máy có thể sử dụng:

• Giá xả cuộn không động cơ.
• Giá xả có phanh.
• Giá xả chủ động bằng motor.
• Giá xả tích hợp cảm biến chùng dây.

Đối với dây mềm hoặc dây bọc nhựa, lực xả phải được điều chỉnh phù hợp để tránh kéo giãn hoặc làm hỏng bề mặt.

2. Cụm dẫn hướng và nắn dây

Dây lấy từ cuộn thường có độ cong tự nhiên. Cụm nắn sử dụng nhiều con lăn bố trí theo các mặt phẳng khác nhau để làm thẳng dây trước khi đưa vào khuôn tạo hình.

Nếu nắn dây không đạt yêu cầu, móc thành phẩm có thể:

• Bị vênh.
• Hai vai không cân.
• Thanh ngang cong.
• Phần móc treo lệch tâm.
• Kích thước giữa các sản phẩm không đồng đều.

3. Bộ cấp dây

Bộ cấp dây kéo vật liệu vào máy theo chiều dài đã thiết lập. Cơ cấu có thể sử dụng con lăn ép, bánh cấp dây, motor truyền động hoặc servo.

Servo phù hợp với những máy cần kiểm soát chính xác chiều dài cấp dây và thay đổi mẫu thông qua chương trình. Máy cơ khí truyền thống có thể sử dụng cam, bánh răng và cơ cấu chặn chiều dài.

4. Bộ đo chiều dài

Chiều dài dây đầu vào quyết định kích thước tổng thể của móc. Máy có thể kiểm soát chiều dài bằng:

• Cữ cơ khí.
• Cam hành trình.
• Encoder.
• Bộ điều khiển servo.
• Chương trình PLC.

Khi đổi kích thước móc, người vận hành cần điều chỉnh chiều dài cấp dây cùng với vị trí khuôn và trình tự uốn.

5. Dao cắt dây

Dao cắt tách lượng dây cần thiết cho mỗi móc. Dao phải phù hợp với đường kính và độ cứng vật liệu.

Dây cắt không dứt hoặc tạo ba via lớn có thể ảnh hưởng đến:

• Khả năng cuốn đầu móc.
• Bề mặt sản phẩm.
• An toàn sử dụng.
• Tuổi thọ khuôn tạo hình.

Dao cắt là bộ phận tiêu hao cần được kiểm tra, mài hoặc thay thế định kỳ.

6. Bộ khuôn tạo hình

Khuôn tạo hình quyết định trực tiếp đến hình dáng móc áo. Một bộ khuôn có thể gồm:

• Chốt định vị.
• Cữ uốn vai.
• Khuôn tạo thanh ngang.
• Khuôn cuốn cổ.
• Chốt tạo phần móc treo.
• Cơ cấu tạo chữ V.
• Cơ cấu tạo rãnh chống tuột.
• Bộ phận đẩy thành phẩm.

Khi thay đổi mẫu móc đáng kể, thường phải thay toàn bộ hoặc một phần bộ khuôn. Một số máy thương mại cho phép thay kiểu móc trong thời gian ngắn, nhưng mức độ thuận tiện phụ thuộc thiết kế khuôn và cơ cấu máy.

7. Hệ thống cam hoặc cơ cấu chấp hành

Các chuyển động tạo hình có thể được điều khiển bằng:

• Cam cơ khí.
• Xi lanh khí nén.
• Xi lanh thủy lực.
• Motor servo.
• Kết hợp cam và motor.

Máy sử dụng cam thường có tốc độ chu kỳ cao và phù hợp sản xuất một mẫu ổn định. Máy servo có khả năng điều chỉnh chương trình linh hoạt hơn nhưng yêu cầu hệ điều khiển phức tạp.

8. Hệ thống truyền động

Hệ truyền động thường gồm:

• Động cơ điện.
• Hộp giảm tốc.
• Bánh răng.
• Nhông và xích.
• Trục cam.
• Biến tần.
• Khớp nối.

Biến tần cho phép điều chỉnh tốc độ trong phạm vi phù hợp, đặc biệt hữu ích khi chạy thử vật liệu mới hoặc căn chỉnh khuôn.

9. Bộ hàn đầu móc

Một số mẫu móc cần hàn cố định vị trí dây tại cổ hoặc phần giao nhau. Máy có thể được tích hợp cụm hàn điện trở hoặc chuyển sản phẩm sang công đoạn hàn riêng.

Không nên mặc định mọi máy làm móc áo đều có chức năng hàn. Những cấu hình có hàn thường có thêm nguồn hàn, điện cực, bộ làm mát và cơ cấu định vị sản phẩm.

10. Bộ thu và đếm sản phẩm

Sau khi hoàn tất tạo hình, móc được đẩy ra khỏi khuôn và đưa xuống:

• Khay chứa.
• Thanh gom móc.
• Băng tải.
• Cơ cấu đếm.
• Hệ thống bó hoặc xếp thành phẩm.

Cụm thu móc hợp lý giúp hạn chế móc bị vướng, móp hoặc rối vào nhau khi máy chạy liên tục.

Nguyên lý hoạt động

Quy trình của máy cấp dây từ cuộn thường gồm:

Bước 1: Lắp cuộn nguyên liệu

Cuộn dây thép, dây mạ kẽm hoặc dây kim loại được đặt lên giá xả.

Bước 2: Luồn và nắn dây

Dây được đưa qua các con lăn dẫn hướng và cụm nắn để giảm độ cong do cuộn.

Bước 3: Cài đặt thông số

Người vận hành thiết lập tốc độ, chiều dài dây, kích thước móc và số lượng sản phẩm.

Bước 4: Cấp dây

Motor hoặc servo kéo dây đến đúng chiều dài của một sản phẩm.

Bước 5: Cắt phôi

Dao cắt tách đoạn dây khỏi cuộn.

Bước 6: Tạo vai và thanh ngang

Các chốt và khuôn chuyển động theo trình tự để uốn hai vai cùng phần đáy móc.

Bước 7: Tạo cổ và đầu móc

Phần dây còn lại được cuốn hoặc uốn thành đầu móc treo.

Bước 8: Hàn nếu có

Đối với mẫu cần hàn, sản phẩm được định vị và liên kết tại điểm thiết kế.

Bước 9: Đẩy thành phẩm

Móc hoàn chỉnh được tách khỏi khuôn và đưa ra khay hoặc cơ cấu gom.

Bước 10: Lặp chu trình

Máy tiếp tục cấp dây và tạo sản phẩm mới theo số lượng đã đặt.

Máy tự động thương mại thường tích hợp các công đoạn nắn dây, cấp dây và tạo hình trong một chu trình liên tục.

Các loại máy làm móc áo phổ biến

Máy làm móc áo dây thép mạ kẽm

Đây là cấu hình phổ biến dùng dây thép mạ kẽm để sản xuất móc áo kim loại thông dụng. Dây có thể được sử dụng trực tiếp hoặc xử lý bề mặt sau tạo hình.

Máy làm móc áo dây bọc nhựa

Máy sử dụng dây thép đã được bọc PVC hoặc kết hợp dây chuyền bọc nhựa riêng. Cụm dẫn hướng và khuôn cần hạn chế làm trầy hoặc bong lớp nhựa.

Dây chuyền móc áo bọc PVC thường gồm công đoạn tạo dây bọc và công đoạn uốn móc, thay vì chỉ một máy tạo hình đơn lẻ.

Máy làm móc áo nhôm

Nhôm mềm hơn thép nhưng có đặc tính đàn hồi và bề mặt khác. Một số máy dùng phôi nhôm cắt sẵn thay vì cấp trực tiếp từ cuộn.

Các cấu hình được công bố có thể xử lý dây nhôm khoảng 2,6–5 mm với năng suất khoảng 25–35 móc/phút.

Máy làm móc áo chữ V

Máy tạo thêm điểm lõm hoặc phần vai hình chữ V nhằm hạn chế dây áo bị trượt khỏi móc. Cấu hình này cần bộ khuôn riêng so với móc tam giác trơn.

Máy làm móc áo hình bướm

Móc bướm có cấu tạo phần vai và cổ phức tạp hơn, thường cần thêm bước uốn hoặc hàn.

Máy uốn dây CNC làm móc áo

Máy uốn dây 2D hoặc 3D CNC có thể tạo nhiều mẫu sản phẩm, trong đó có móc áo. Ưu điểm là khả năng thay đổi chương trình, nhưng chi phí và cấu hình có thể cao hơn máy chuyên dụng chỉ sản xuất một kiểu móc.

Ưu điểm của máy làm móc áo tự động

Hoàn thành nhiều công đoạn trong một chu trình

Máy có thể tích hợp nắn, cấp dây, cắt và uốn tạo hình, giúp giảm số lần chuyển phôi giữa các công đoạn.

Duy trì kích thước đồng đều

Khi khuôn và hệ thống cấp dây được căn chỉnh đúng, chiều rộng vai, chiều dài thanh ngang và hình dạng đầu móc được duy trì ổn định hơn giữa các sản phẩm.

Năng suất phù hợp sản xuất hàng loạt

Các máy chuyên dụng thường được công bố ở mức khoảng 25–40 móc/phút, tương đương 1.500–2.400 móc/giờ theo tốc độ lý thuyết. Sản lượng thực tế thấp hơn khi tính thời gian thay cuộn, căn chỉnh, kiểm tra và dừng máy.

Có thể thay đổi mẫu móc

Máy có thể sản xuất mẫu khác khi thay khuôn hoặc điều chỉnh cơ cấu trong phạm vi thiết kế. Mức độ linh hoạt phụ thuộc vào dạng truyền động và hệ điều khiển.

Giảm phế liệu do cắt sai

Khi chiều dài cấp dây được kiểm soát ổn định, doanh nghiệp có thể hạn chế các đoạn phôi sai kích thước. Tuy nhiên, vẫn cần tính hao hụt khi thay cuộn và chạy thử.

Mở rộng nhiều loại vật liệu

Tùy thiết kế, máy có thể làm việc với dây sắt, dây thép mạ kẽm, inox hoặc nhôm. Không nên thay vật liệu khi chưa kiểm tra lực uốn, bộ nắn và dao cắt.

So sánh máy tự động, bán tự động và làm thủ công

Tiêu chí	Máy tự động	Máy bán tự động	Làm thủ công
Cấp dây	Tự động	Kết hợp máy và người	Thủ công
Nắn và cắt dây	Tích hợp	Có thể tách rời	Dụng cụ rời
Tạo hình	Theo khuôn tự động	Một phần tự động	Uốn bằng tay
Năng suất	Cao	Trung bình	Thấp
Tính đồng đều	Cao khi máy được căn chỉnh	Khá	Phụ thuộc tay nghề
Nhân công	Ít hơn	Trung bình	Nhiều
Chi phí đầu tư	Cao hơn	Trung bình	Thấp
Phù hợp	Sản xuất hàng loạt	Xưởng vừa và đơn hàng linh hoạt	Số lượng ít
Đổi mẫu	Thay khuôn hoặc chương trình	Tương đối thuận tiện	Linh hoạt nhưng chậm

Doanh nghiệp cần cung cấp gì khi đặt máy?

Để thiết kế và báo giá đúng cấu hình, khách hàng cần gửi:

1. Mẫu móc áo hoàn chỉnh.
2. Bản vẽ có đầy đủ kích thước.
3. Vật liệu dây.
4. Đường kính dây.
5. Móc thường hay móc bọc nhựa.
6. Có thanh ngang hay không.
7. Đầu móc xoắn hay hàn.
8. Sản lượng cần đạt mỗi giờ.
9. Nguồn điện tại xưởng.
10. Kích thước cuộn nguyên liệu.
11. Trọng lượng cuộn dây.
12. Số mẫu móc cần sản xuất.
13. Yêu cầu thu và đếm thành phẩm.
14. Diện tích lắp đặt.

Nếu doanh nghiệp cần nhiều mẫu móc, nên gửi tất cả mẫu từ đầu để nhà chế tạo đánh giá khả năng dùng chung khung máy và các bộ khuôn.

Giá máy làm móc áo phụ thuộc vào yếu tố nào?

Giá máy được quyết định bởi:

• Loại vật liệu.
• Đường kính dây.
• Năng suất yêu cầu.
• Kích thước móc.
• Độ phức tạp của sản phẩm.
• Cấp dây từ cuộn hay phôi cắt sẵn.
• Cơ cấu cam hay servo.
• Số bộ khuôn đi kèm.
• Chức năng hàn.
• Hệ thống thu sản phẩm.
• Mức độ tự động hóa.
• Thương hiệu động cơ, biến tần và PLC.
• Vận chuyển và lắp đặt.
• Đào tạo vận hành.
• Phụ tùng dự phòng.
• Chính sách bảo hành.

Khi so sánh báo giá, cần kiểm tra rõ máy đã bao gồm giá xả cuộn, bộ nắn, khuôn, dao cắt, biến tần và hệ thống thu móc hay chưa.

Yêu cầu lắp đặt

Khu vực đặt máy nên có:

• Nền phẳng và ổn định.
• Nguồn điện phù hợp.
• Hệ thống tiếp địa.
• Khoảng trống cho giá xả cuộn.
• Khu vực chứa dây nguyên liệu.
• Không gian thu thành phẩm.
• Ánh sáng đầy đủ.
• Thông gió phù hợp.
• Khu vực bảo trì an toàn.
• Khí nén nếu máy sử dụng xi lanh khí.

Cần bố trí giá xả thẳng với đầu vào của máy để dây không bị kéo xiên hoặc rối.

Hướng dẫn vận hành an toàn

• Kiểm tra khuôn, dao cắt và bộ nắn trước mỗi ca.
• Không đưa tay vào vùng khuôn khi máy đang chạy.
• Không chạm dây trong lúc hệ thống cấp liệu hoạt động.
• Tắt máy trước khi xử lý dây bị kẹt.
• Không tự tăng tốc độ khi khuôn chưa được căn chỉnh.
• Che chắn bánh răng, xích và trục cam.
• Sử dụng nút dừng khẩn cấp khi có tiếng động bất thường.
• Ngắt điện trước khi thay khuôn hoặc dao.
• Đeo kính bảo hộ khi chạy thử dây mới.
• Không đứng trực diện với đầu dây đang cấp.
• Chỉ người đã được đào tạo mới được điều chỉnh cam và chương trình.

Bảo dưỡng máy

Hằng ngày

• Vệ sinh vụn dây và bụi kim loại.
• Kiểm tra dao cắt.
• Kiểm tra bộ nắn.
• Bôi trơn các vị trí theo hướng dẫn.
• Kiểm tra dây có chạy đúng rãnh không.
• Quan sát tiếng động của motor và hộp số.

Hằng tuần

• Kiểm tra độ căng xích.
• Siết bu-lông khuôn.
• Kiểm tra độ rơ các chốt uốn.
• Vệ sinh tủ điện.
• Kiểm tra cảm biến.
• Kiểm tra giá xả cuộn.

Định kỳ

• Mài hoặc thay dao cắt.
• Thay các chốt uốn bị mòn.
• Kiểm tra ổ bi và bạc trượt.
• Kiểm tra hộp giảm tốc.
• Kiểm tra cách điện động cơ.
• Sao lưu chương trình PLC nếu có.
• Hiệu chuẩn chiều dài cấp dây.
• Kiểm tra độ đồng đều của sản phẩm mẫu.

Checklist nghiệm thu máy

Khi nghiệm thu, khách hàng nên kiểm tra:

• Máy xử lý đúng vật liệu đã thỏa thuận.
• Đường kính dây đúng phạm vi cam kết.
• Tốc độ sản xuất đạt yêu cầu.
• Móc có đúng kích thước bản vẽ.
• Hai vai móc cân đối.
• Thanh ngang không bị cong.
• Đầu móc đúng góc và đúng vị trí.
• Điểm cắt không có ba via nguy hiểm.
• Bề mặt dây không bị xước quá mức.
• Máy không làm bong lớp PVC nếu dùng dây bọc.
• Tỷ lệ sản phẩm lỗi nằm trong giới hạn thỏa thuận.
• Bộ đếm hoạt động chính xác.
• Máy dừng khi nhấn nút khẩn cấp.
• Các bộ khuôn đúng số lượng trong hợp đồng.
• Có hướng dẫn thay khuôn và căn chỉnh.
• Có sơ đồ điện và danh sách phụ tùng.
• Có đào tạo vận hành.

Nên nghiệm thu bằng chính loại dây, kích thước cuộn và mẫu móc mà doanh nghiệp dự kiến sản xuất.

Câu hỏi thường gặp

Máy làm móc áo dùng được những loại dây nào?

Tùy cấu hình, máy có thể sử dụng dây thép đen, dây mạ kẽm, inox, nhôm hoặc dây thép bọc PVC. Mỗi loại có độ cứng và bề mặt khác nhau nên cần khuôn, dao và bộ nắn phù hợp.

Máy sản xuất được bao nhiêu móc mỗi phút?

Dải phổ biến được công bố khoảng 25–40 móc/phút. Năng suất thực tế phụ thuộc kiểu móc, đường kính dây, tốc độ cấp liệu và thời gian dừng máy.

Máy có làm được nhiều mẫu móc không?

Có thể thay đổi mẫu bằng cách thay khuôn hoặc điều chỉnh chương trình. Tuy nhiên, máy chuyên dụng sử dụng cam có thể cần thay nhiều chi tiết hơn máy servo hoặc máy uốn dây CNC.

Có làm được móc áo bọc nhựa không?

Có hai phương án: sử dụng dây thép đã bọc nhựa làm nguyên liệu hoặc bổ sung dây chuyền bọc PVC. Bộ khuôn phải được thiết kế để hạn chế làm hỏng lớp nhựa.

Máy có tự động hàn đầu móc không?

Chỉ những model có tích hợp cụm hàn mới thực hiện được công đoạn này. Nếu sản phẩm không yêu cầu hàn, máy có thể tạo đầu móc bằng phương pháp xoắn hoặc cuốn dây.

Máy dùng điện 220V hay 380V?

Cả hai cấu hình đều có thể xuất hiện trên thị trường. Nguồn điện chính xác phụ thuộc công suất, motor, biến tần và hệ thống hàn của máy.

Có cần máy nắn dây riêng không?

Máy cấp dây từ cuộn thường đã tích hợp cụm nắn. Máy sử dụng phôi cắt sẵn có thể cần dây được nắn và cắt ở công đoạn trước.

Bao lâu cần thay khuôn?

Không có thời gian cố định. Tuổi thọ khuôn phụ thuộc vật liệu, tốc độ, số lượng sản phẩm, chất lượng bôi trơn và độ cứng của dây. Cần thay khi kích thước móc sai, bề mặt khuôn mòn hoặc sản phẩm xuất hiện vết bất thường.

Liên hệ tư vấn và báo giá

Doanh nghiệp đang cần đầu tư máy làm móc áo tự động nên gửi móc mẫu, đường kính dây, vật liệu và sản lượng dự kiến để được tư vấn đúng cấu hình.

Cơ Khí Đại Thắng hiện công bố các đầu mối liên hệ:

• Hotline kinh doanh: 0932.099.885
• Hotline kinh doanh 2: 0778.788.999
• Hotline kỹ thuật: 0938.379.009
• Email: ctydaithang22@gmail.com
