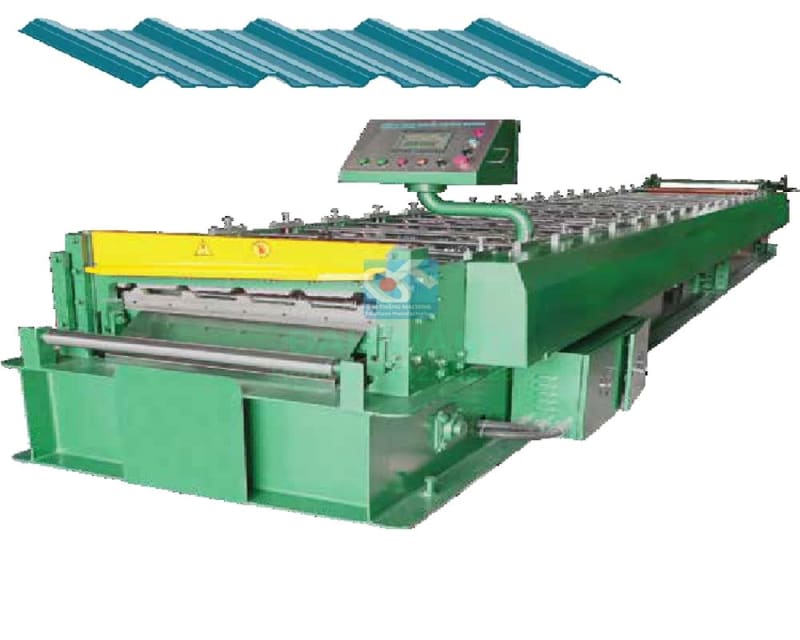

Máy Cán Tôn 1 Tầng 5 Sóng Là Gì?

Máy cán tôn 1 tầng 5 sóng là dây chuyền tạo hình kim loại bằng phương pháp cán nguội liên tục. Tôn cuộn được dẫn qua nhiều cặp trục cán, mỗi trạm tạo ra một phần biên dạng cho đến khi tấm tôn đạt đầy đủ 5 sóng theo bản vẽ thiết kế.

Sau quá trình cán, hệ thống đo chiều dài xác định kích thước tấm. Khi đạt chiều dài cài đặt, dao cắt thủy lực thực hiện cắt thành phẩm.

Máy được sử dụng phổ biến tại:

• Xưởng cán tôn
• Đại lý vật liệu xây dựng
• Nhà máy sản xuất tấm lợp
• Xưởng kết cấu thép
• Đơn vị gia công tôn theo đơn hàng
• Doanh nghiệp cung cấp tôn mái, tôn vách

Máy cán tôn 5 sóng dùng để làm gì?

Máy dùng để sản xuất tôn 5 sóng phục vụ:

• Lợp mái nhà dân dụng
• Mái nhà xưởng
• Mái nhà kho
• Nhà thép tiền chế
• Vách bao che
• Mái hiên
• Bãi giữ xe
• Công trình nông nghiệp
• Chuồng trại
• Công trình thương mại và công nghiệp

Biên dạng 5 sóng có thể thay đổi theo từng loại tôn. Vì vậy, trước khi chế tạo máy cần xác định chính xác chiều cao sóng, bước sóng, khổ hữu dụng, gân phụ và rìa chồng mí.

Thông Số Kỹ Thuật Máy Cán Tôn 1 Tầng 5 Sóng

Lưu ý: Thông số chính thức cần được xác định theo profile tôn, khổ nguyên liệu, độ dày, cơ tính vật liệu và tốc độ sản xuất yêu cầu.

Cấu Tạo Máy Cán Tôn 5 Sóng

1. Bộ xả cuộn tôn

Bộ xả cuộn có nhiệm vụ giữ và cấp tôn nguyên liệu vào dây chuyền.

Có thể lựa chọn:

• Xả cuộn cơ khí
• Xả cuộn thủy lực
• Xả cuộn có động cơ
• Xả cuộn kết hợp xe nạp cuộn

Tải trọng bộ xả cần phù hợp với trọng lượng cuộn tôn thực tế của doanh nghiệp.

2. Bộ dẫn hướng

Bộ dẫn hướng giúp căn chỉnh tôn đúng tâm trước khi đi vào dàn cán.

Việc căn chỉnh đúng giúp hạn chế:

• Tôn chạy lệch
• Hai mép không cân
• Sai khổ thành phẩm
• Nhăn mép
• Sai vị trí chồng mí

3. Dàn trục cán 5 sóng

Dàn trục là bộ phận trực tiếp tạo hình tôn.

Tôn không được tạo đủ 5 sóng ngay tại một vị trí mà biến dạng dần qua nhiều cặp trục. Cách tạo hình này giúp kiểm soát profile và hạn chế biến dạng đột ngột của vật liệu.

Chất lượng dàn cán phụ thuộc vào:

• Thiết kế profile
• Số lượng trạm cán
• Vật liệu trục
• Độ chính xác gia công
• Độ cứng bề mặt
• Độ đồng tâm
• Ổ bi và gối đỡ

4. Khung máy

Khung máy chịu tải cho toàn bộ dàn trục và hệ truyền động.

Khung cần có độ cứng phù hợp để hạn chế rung, dịch chuyển hoặc sai lệch vị trí trục khi máy vận hành.

5. Hệ thống truyền động

Hệ truyền động thường gồm:

• Động cơ điện
• Hộp giảm tốc
• Nhông
• Xích
• Bánh răng
• Trục truyền động
• Biến tần

Biến tần hỗ trợ điều chỉnh tốc độ và cho phép chạy chậm khi luồn tôn hoặc căn chỉnh máy.

6. Encoder đo chiều dài

Encoder đo chiều dài tôn và truyền tín hiệu về PLC.

Người vận hành có thể cài đặt:

• Chiều dài từng tấm
• Số lượng sản phẩm
• Thứ tự đơn hàng

Khi đạt kích thước yêu cầu, hệ thống tự động phát lệnh cắt.

7. Dao cắt thủy lực

Dao cắt thực hiện tách tấm thành phẩm theo chiều dài cài đặt.

Tùy cấu hình có thể sử dụng:

• Dao cắt hình
• Dao cắt phẳng
• Kết hợp hai kiểu cắt

Dao cắt hình được chế tạo theo profile 5 sóng nhằm hạn chế biến dạng đầu tấm sau khi cắt.

8. Bộ nguồn thủy lực

Bộ nguồn thường gồm:

• Motor
• Bơm dầu
• Thùng dầu
• Van điều khiển
• Xi lanh
• Van an toàn
• Bộ lọc
• Đường ống thủy lực

Hệ thống cung cấp lực cho dao cắt và các cơ cấu thủy lực khác trên máy.

9. Tủ điều khiển PLC

Tủ điều khiển quản lý toàn bộ quá trình:

• Chạy
• Dừng
• Chạy tay
• Chạy tự động
• Đo chiều dài
• Đếm số lượng
• Điều khiển cắt
• Điều chỉnh tốc độ
• Hiển thị trạng thái máy

10. Bàn nhận tôn

Bàn nhận đỡ tấm sau khi cán và cắt.

Có thể sử dụng bàn con lăn, bàn trượt, băng tải hoặc hệ thống xếp tôn tùy mức độ tự động hóa của dây chuyền.

Nguyên Lý Hoạt Động

Quy trình sản xuất cơ bản gồm:

1. Đặt cuộn tôn lên bộ xả.
2. Căn chỉnh cuộn tôn với tâm máy.
3. Luồn tôn qua bộ dẫn hướng.
4. Cho tôn đi vào các trạm cán đầu tiên.
5. Cài chiều dài và số lượng trên PLC.
6. Chạy thử ở tốc độ thấp.
7. Kiểm tra profile 5 sóng.
8. Điều chỉnh máy nếu cần.
9. Chuyển sang chế độ tự động.
10. Tôn được cán liên tục qua dàn trục.
11. Encoder đo chiều dài.
12. Dao thủy lực cắt sản phẩm.
13. Tôn thành phẩm được đưa ra bàn nhận.

Trước khi sản xuất hàng loạt cần kiểm tra kỹ tấm mẫu đầu tiên.

Ưu Điểm Của Máy Cán Tôn 1 Tầng 5 Sóng

Tạo hình tôn tự động

Máy thực hiện liên tục quá trình cấp tôn, cán tạo hình, đo chiều dài và cắt thành phẩm.

Sản phẩm đồng đều

Khi dàn trục được thiết kế và căn chỉnh chính xác, profile tôn giữa các tấm được duy trì ổn định.

Thay đổi chiều dài linh hoạt

Chiều dài tôn được cài đặt trên PLC nên doanh nghiệp có thể sản xuất nhiều kích thước khác nhau mà không cần thay bộ trục.

Phù hợp sản xuất liên tục

Máy một tầng chuyên dụng cho một profile, phù hợp với xưởng có sản lượng ổn định.

Dễ vận hành và bảo dưỡng

Do chỉ sử dụng một tầng cán nên việc quan sát, vệ sinh, bôi trơn và kiểm tra dàn trục thuận tiện.

Có thể chế tạo theo mẫu tôn

Profile máy có thể được thiết kế theo sản phẩm mà doanh nghiệp đang kinh doanh thay vì sử dụng một mẫu 5 sóng cố định.

Máy Cán Tôn 1 Tầng Và 2 Tầng Khác Nhau Thế Nào?

Máy một tầng phù hợp khi doanh nghiệp tập trung sản xuất tôn 5 sóng. Máy hai tầng phù hợp khi cần kết hợp thêm một profile khác trên cùng dây chuyền.

Những Thông Tin Cần Cung Cấp Khi Đặt Máy

Để thiết kế chính xác, cần cung cấp:

• Mẫu tôn hoặc file CAD
• Khổ nguyên liệu
• Khổ thành phẩm
• Khổ hữu dụng
• Chiều cao sóng
• Bước sóng
• Gân phụ
• Rìa chồng mí
• Độ dày tôn
• Loại vật liệu
• Độ cứng vật liệu
• Tốc độ sản xuất yêu cầu
• Chiều dài tấm
• Trọng lượng cuộn
• Loại bộ xả cuộn
• Nguồn điện nhà xưởng

Đặc biệt, không nên chỉ cung cấp thông tin “máy 5 sóng” vì mỗi profile 5 sóng có thể có kích thước hoàn toàn khác nhau.

Tiêu Chí Lựa Chọn Máy Cán Tôn 5 Sóng

Profile tôn

Ưu tiên kiểm tra sản phẩm đầu ra trước tiên. Máy phải tạo được đúng biên dạng doanh nghiệp đang kinh doanh.

Dải độ dày

Máy cần chạy ổn định từ độ dày nhỏ nhất đến độ dày lớn nhất đã thống nhất.

Chất lượng trục cán

Cần kiểm tra:

• Vật liệu trục
• Nhiệt luyện
• Xử lý bề mặt
• Độ chính xác gia công
• Khả năng chống mài mòn

Kết cấu khung

Khung cần đủ cứng để hạn chế rung và sai lệch giữa các trạm cán.

Hệ thống điều khiển

Nên xác định rõ thương hiệu:

• PLC
• HMI
• Biến tần
• Encoder
• Cảm biến
• Linh kiện đóng cắt

Hệ thống cắt

Đường cắt cần gọn, hạn chế ba via và không làm biến dạng đầu sóng.

Khả năng chạy thử

Nên nghiệm thu bằng đúng loại tôn doanh nghiệp sẽ sử dụng trong sản xuất thực tế.

Giá Máy Cán Tôn 1 Tầng 5 Sóng

Giá máy phụ thuộc vào:

• Profile 5 sóng
• Khổ tôn
• Độ dày vật liệu
• Cơ tính vật liệu
• Số lượng trạm cán
• Đường kính trục
• Vật liệu trục
• Kết cấu khung
• Công suất động cơ
• Tốc độ máy
• Hệ thống PLC
• Dao cắt
• Bộ nguồn thủy lực
• Bộ xả cuộn
• Bàn nhận tôn
• Mức độ tự động hóa
• Vận chuyển và lắp đặt
• Chính sách bảo hành

Để so sánh giá chính xác, các báo giá cần dựa trên cùng một profile, cùng dải vật liệu và cùng phạm vi thiết bị.

Checklist Nghiệm Thu Máy

Khi chạy thử cần kiểm tra:

• Đúng profile 5 sóng
• Đúng khổ thành phẩm
• Đúng khổ hữu dụng
• Đúng chiều cao sóng
• Đúng bước sóng
• Hai mép cân đối
• Chồng mí đúng thiết kế
• Bề mặt tôn không bị xước bất thường
• Không nhăn mép
• Cán được độ dày lớn nhất
• Máy chạy ổn định
• Chiều dài cắt đúng
• Đường cắt gọn
• PLC đếm đúng sản phẩm
• Encoder hoạt động ổn định
• Nút dừng khẩn cấp hoạt động
• Linh kiện đúng cấu hình đặt hàng

Nên chạy thử liên tục một lô sản phẩm thay vì chỉ kiểm tra một tấm.

Câu Hỏi Thường Gặp

Máy cán tôn 5 sóng cán được tôn dày bao nhiêu?

Dải thường gặp khoảng 0,23–0,8 mm tùy thiết kế. Độ dày chính thức cần được xác định theo profile, vật liệu, trục và công suất máy.

Máy 5 sóng có cán được tôn 7 sóng không?

Không. Bộ trục được chế tạo riêng cho profile 5 sóng. Muốn sản xuất 7 sóng cần bộ trục hoặc tầng cán khác.

Máy có cán được tôn màu không?

Có thể. Dàn trục cần có bề mặt phù hợp và được giữ sạch để hạn chế làm xước lớp sơn.

Máy có tự động cắt chiều dài không?

Có. PLC kết hợp encoder cho phép đo và cắt tôn theo chiều dài đã cài đặt.

Có thể sản xuất nhiều chiều dài khác nhau không?

Có. Người vận hành thay đổi chiều dài trên hệ thống điều khiển mà không cần thay bộ trục.

Máy dùng điện gì?

Máy công nghiệp thường sử dụng nguồn điện 380V ba pha. Cấu hình chính xác phụ thuộc công suất của từng máy.

5 sóng 750 và 5 sóng 760 có giống nhau không?

Không nên mặc định giống nhau. Cần đối chiếu bản vẽ profile, bước sóng, chiều cao sóng, khổ hữu dụng và rìa chồng mí.

Khi đặt máy có cần gửi mẫu tôn không?

Nên gửi mẫu thực tế hoặc bản vẽ CAD đầy đủ để thiết kế chính xác dàn trục và dao cắt.

Liên Hệ Tư Vấn Và Báo Giá

Khách hàng cần đầu tư máy cán tôn 1 tầng 5 sóng nên cung cấp mẫu tôn hoặc bản vẽ mặt cắt cùng các thông tin về khổ tôn, độ dày, vật liệu, tốc độ và trọng lượng cuộn.
